在本文中，我們通過(guò)簡(jiǎn)單的水熱法合成了BiVO4/rGO雜化納米結(jié)構(gòu)。制備了基于該雜化納米結(jié)構(gòu)的對(duì)稱電池，并在PVA/H2SO4凝膠和Na2SO4水溶液中測(cè)試了其電化學(xué)性質(zhì)。基于BiVO4/rGO的對(duì)稱超級(jí)電容器在固體電解質(zhì)中表現(xiàn)出更好的性能，在5mV/s下具有400 F/g的高比電容，并且具有優(yōu)異的能量密度（35.37 Wh/kg）。制備的對(duì)稱超級(jí)電容器具有出色的穩(wěn)定性，在1000次循環(huán)后保持98％的電容。

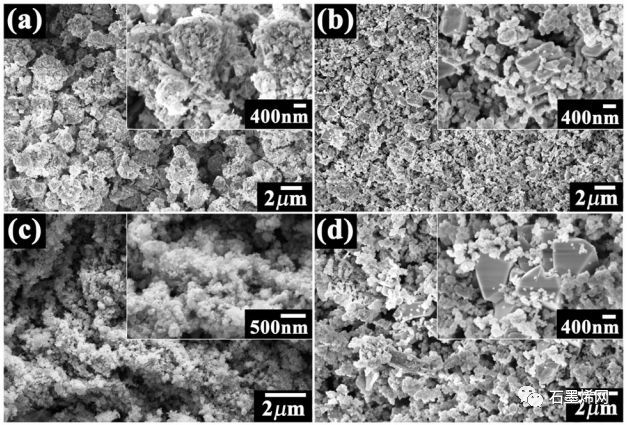

Fig. 1?（a）B-30、（b）B-60、（c）B-90和（d）B-120樣品的FESEM圖，插圖顯示高倍放大視圖。

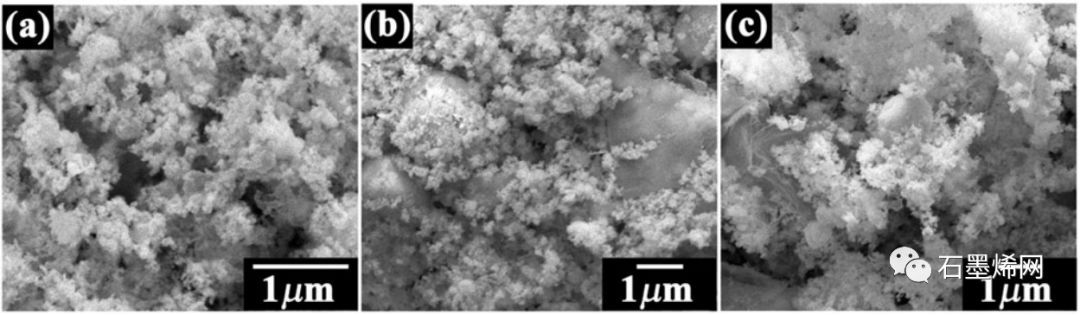

Fig. 2.?（a）BG1、（b）BG2和（c）BG3樣品的FESEM圖。

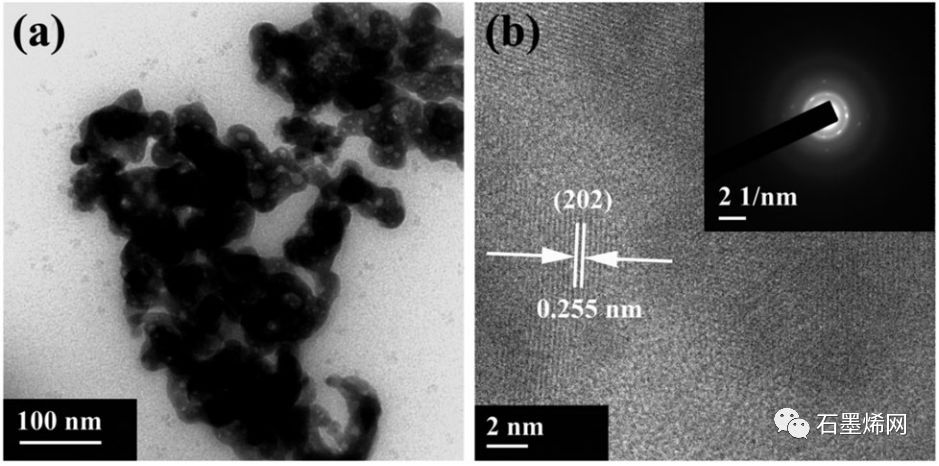

Fig. 3. B-90樣品的（a）低倍放大TEM圖和（b）HRTEM圖，插圖顯示了SAED模式。

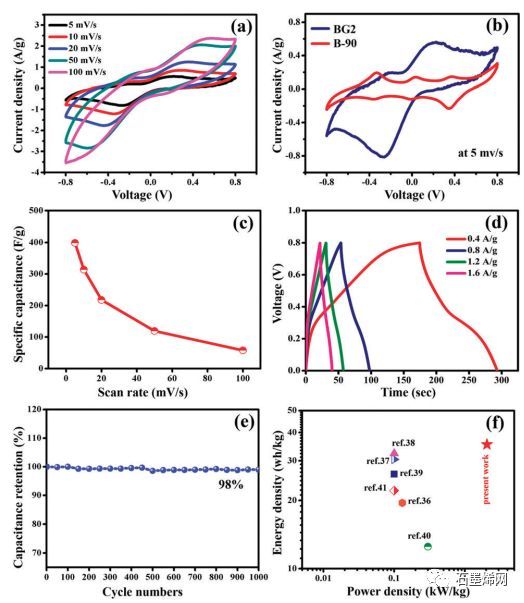

Fig. 4.?（a）BG2在不同掃描速率下的CV曲線；（b）B-90和BG2在5 mV/s下的CV曲線；（c）BG2的掃描速率與比電容關(guān)系圖；（d）在不同的電流密度下，BG2的恒電流充電-放電圖；（e）BG2的循環(huán)穩(wěn)定性圖和（f）BiVO4/rGO雜化體（實(shí)心星）與已報(bào)道金屬氧化物比較的Ragone圖。

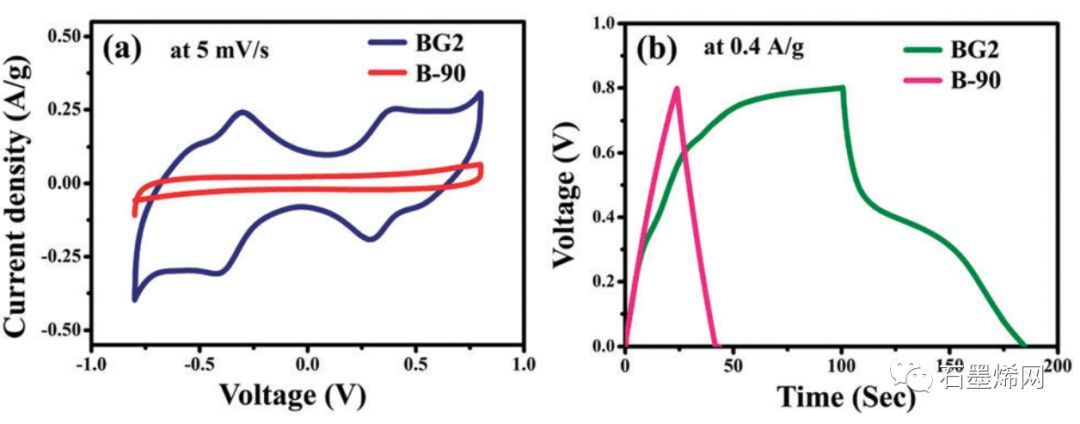

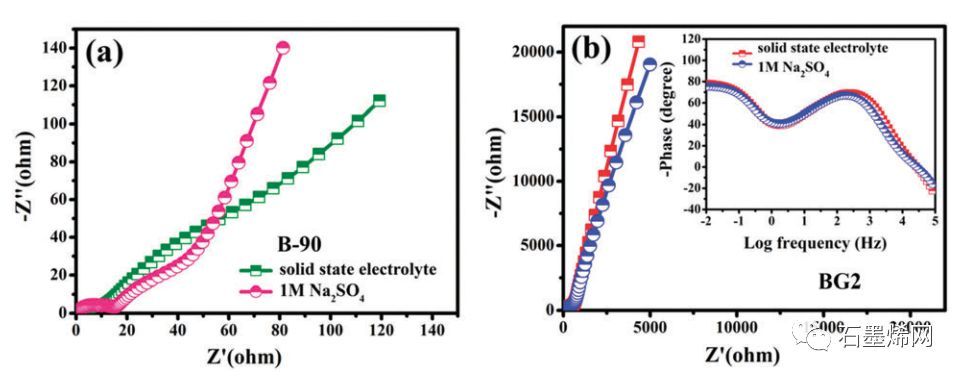

Fig. 5. B-90和BG2電極的（a）循環(huán)伏安圖（掃描速率為5 mV/s）和（b）恒電流充電-放電圖（電流密度為0.4 A/g）。

相關(guān)研究成果于2018年發(fā)表在New J. Chem.（DOI: 10.1039/c8nj00859k）上。原文：Hydrothermally synthesized BiVO4-reduced graphene oxide nanocomposite as a high performance supercapacitor electrode with excellent cycle stability（New J. Chem., 2018, 42, 10161–10166）。

來(lái)源：石墨烯網(wǎng)

（以上文章系轉(zhuǎn)載，并不代表利特納米觀點(diǎn)，如涉及版權(quán)等問(wèn)題，請(qǐng)聯(lián)系我們以便處理）
