多層沉積 SiC 涂層與石墨基體的界面表征
C/C 復合材料是一種理想的熱結構材料，它具有密度低、熱膨脹系數低、2000 ℃以上高溫強度保持率高等特點，在熱防護系統中具有無法替代的作用[1]。用于固體火箭發動機核心燒蝕部位的 C/C 復合材料會考慮將其高溫處理石墨化后使用[2]，但高溫氧化這一問題限制了碳材料的應用，各國科研人員針對此開發了各種適用于石墨和 C/C 復合材料的陶瓷涂層[3-5]。SiC 涂層作為一種有效的抗氧化環境涂層，在航空航天等領域得到廣泛研究[6]。特別是將 SiC 涂層材料應用于石墨、C/C 復合材料、碳纖維、C/SiC 復合材料等領域[7-9]。
在燒蝕環境下，SiC會被氧化形成致密的 SiO2 膜，防止氧化氣體擴散進入基體，引起結構件毀滅性失強[10]。SiC 涂層可以以化學氣相沉積（CVD）[10-11]、先驅體轉化（Precursor pyrolysis）[12]、等離子噴涂（Plasma spraying）[13]等方法制備，其中化學氣相沉積法制備的涂層均勻致密，且具有良好的可設計性。以甲基三氯硅烷（CH3SiCl3，MTS）為硅源，經過 CVD 方法制備 SiC涂層是應用該涂層較為成熟的方法[14]。
此外，SiC涂層和石墨具有很好的化學相容性，兩者熱膨脹系數差距較小，使用 SiC 涂層可以有效改善石墨材料的耐磨性和抗氧化性[15]。其中，反應條件中的化學計量比、反應溫度、稀釋氣體、雜質氣體引入等條件對反應的影響程度較大[10,15-16]。
劉榮軍等人[16]的研究發現，在 1000~1300 ℃時，SiC 的化學氣相沉積過程受動力學控制，反應溫度越高，沉積速率越快，反應活化能為 114 kJ/mol。較高的反應溫度會導致 SiC 結晶趨向完整，只有在 1150 ℃左右時，沉積 SiC 結構相對緊密。降低稀釋氣體流量，能獲得更加平整致密的 SiC，并且所得涂層與基體間的結合程度更高[10]。劉榮軍研究認為，通過 CVD 在碳材料表面制備 SiC 有四個步驟：反應氣體在石墨基體表面遷移擴散；石墨表面吸附反應氣體；反應氣體在石墨表面高溫裂解；生成的氣體向外擴散。因為H2 濃度會影響反應進程，當 H2 濃度增加時，有利于Si 的生成，這樣容易導致晶粒粗大。反之，會生成不夠致密的結構，且晶粒較小[16]。
目前，針對 CVD SiC 涂層的反應機理、熱防護應用部分研究較多，但沉積 SiC 涂層與基體界面特性，尤其是針對碳基體與涂層的界面過渡研究較少。單層 SiC 涂層的缺點是涂層在使用過程中不可避免地有裂紋生成[17]。文中選取柔性石墨紙作為基體材料，采用 MTS 開展涂層界面實驗，實驗工藝簡單，可重復性強，對工業應用 SiC 涂層有指導意義。
使用 2 mm 厚柔性石墨紙作為實驗的碳基體材料，石墨紙的石墨化度≥99.9%。柔性石墨紙表面光滑平整，具有金屬光澤，其表面 SEM 如圖 1 所示?？梢姳砻姹粔嚎s為平整的石墨片層結構，光潔度較好，無明顯破壞裂紋或較高的突起部分。
將天津市化學試劑供銷公司出品的化學純 MTS作為 CVD 過程的 Si 源，用 H2 為載氣，Ar 作為稀釋氣體，在感應高溫爐中進行反應。反應溫度控制在1030~1070 ℃之間，CVD 設備持續抽真空，使產品反應區域真空度達到?0.096 MPa。當工藝溫度穩定后開始供氣，工藝時間到后停止供氣，維持真空。爐體自由降溫至爐溫低于 70 ℃后，充入 99.9%的 N2，打開設備，取出試樣。在該實驗中，單次 CVD 周期為 50 h，H2 與 Ar 流量比為 3︰10，MTS 消耗量約為 80 g/h，重復以上工藝循環共沉積 5 次。
采用 MTS 進行反應，主要是利用其自身 C 與 Si的化學計量比為 1︰1，便于生成具有相同化學計量比的 SiC 涂層。MTS 反應速率便于控制，且裂解區間大，便于 SiC 涂層的形成[18]。

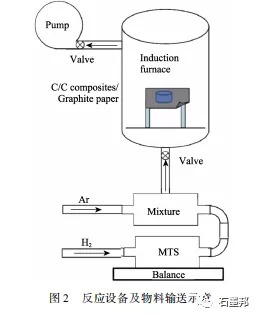

反應設備及物料輸送如圖 2 所示。H2 經管道流經存放 MTS 的儲罐，并與 MTS 蒸汽混合，帶出物料。氣體進一步進入混合器，與 Ar 充分稀釋混合，形成反應混合氣?；旌蠚鈴母袘?yīng)高溫爐底部進入爐腔進行反應，未參與反應的氣體和廢氣經設備頂部通過真空泵抽走。表面清潔的柔性石墨紙水平放置在 CVD 設備的均溫區，以確保設備記錄的溫度真實反映試樣實際溫度。氣體流量通過流量計控制，并按照工藝要求調節，MTS 的減少量通過電子秤實時記錄。
這種設備設置相對簡單，便于小規模實驗或者批量產品生產。應用該工藝的真空泵一側應當具備酸性氣體過濾裝置，以便處理掉反應生成的腐蝕性 HCl氣體，延長真空泵的使用壽命。
使用 JSM-6460LV 型掃描電子顯微鏡（SEM）觀察試樣的微觀結構和形貌，同時以能譜（EDS）分析試樣不同部位的元素基本情況。考慮到 SiC 不能有效導電，會影響 SEM 圖像效果，因此在具備涂層的試樣表征前，對材料整體進行噴金處理。
從參與工藝過程的化學反應式（2）、（4）、（5）可見，H2 參與了多步反應。反應的最終產物不僅有SiC，還有可能存在 Si 或 C 的單質。從式（1）和表1 可見，進行反應的關鍵是 MTS 分子中鍵能較小的Si—C 鍵的斷裂，即其決定了 SiC 的沉積速率[19]。結合反應鍵能和式（4）、（5）可知，增加 H2 有助于反應向右進行，即促進 Si 的生成。黃浩等人的研究發現，H2/CH3SiCl3 的物質的量之比為 5︰3 時最佳[15]。另外，MTS 裂解的反應平衡常數為：
式中：平衡常數 K 為溫度函數。在 K 值一定時，減小體系壓強，反應向右進行，環境負壓對沉積反應有利[20]。因此，實驗過程中要維持設備內負壓，及時排除反應過程中生成的 HCl 氣體，降低其濃度。

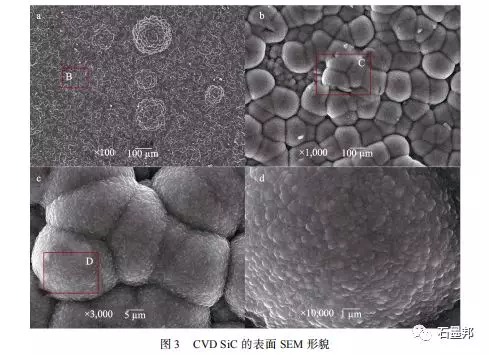

CVD SiC 的表面 SEM 形貌如圖 3 所示，其中圖3a 為局部形貌，圖 3b、c、d 為表面 B 區域進行逐級放大的微觀形貌。從圖 3a 中可見，沉積的 SiC 形成了一種較致密的物理結構，未發現材料具有明顯的裂紋，但是在局部存在突起。
選取 B 區域進行放大至1000 倍（見圖 3b），發現涂層最外層表面與較內側區域的結構形貌存在明顯差異。涂層最外層表面的 SiC顆粒粒徑達 10~15 μm，而內部 SiC 粒徑僅約為外側的 1/5。
這是由于沉積表面 MTS 蒸汽和 H2 濃度較大，有利于粗大 Si 的形成，因此涂層表面晶粒粗大，增長迅速。繼續選取圖 3b 中的 C 區域放大至 3000 倍（見圖 3c），發現微米級 SiC 顆粒的直徑約 15 μm，顆粒間結合緊密。同時發現 SiC 顆粒表觀粗糙，應當是由納米量級的顆粒堆積組成。進一步選擇區域 D 放大（見圖 3d），可見微米級 SiC 顆粒表面存在大量200~400 nm 的 SiC 顆粒。這些納米級 SiC 顆粒堆積形成了微米級 SiC 顆粒，進而微米級顆粒相互銜接，形成表面致密的 SiC 涂層。這個發現與周樂平等的研究結果類似，可見兩級 SiC 顆粒結構[21]。由于實驗條件的區別，該實驗得到的 SiC 納米顆粒粒徑較文獻中納米 SiC 顆粒粒徑大。

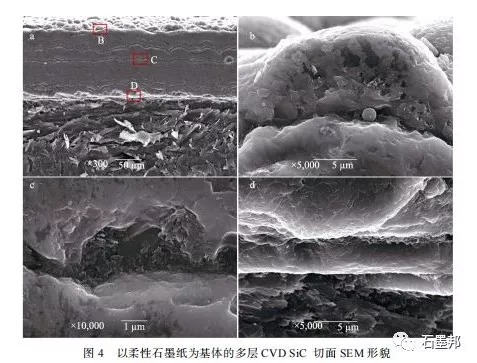

CVD SiC 的切面 SEM 形貌如圖 4 所示，在圖 4a中選擇 B、C、D 三個區域進行放大分別為圖 b、c、 d。從圖 4a 中可以清晰地分辨出整齊層狀結構的 SiC沉積層和片層狀錯亂排列的石墨基體。圖 4b 是圖 4a中 B 區域沉積 SiC 的外表面縱切形貌，可見圖 3c 中微米級 SiC 顆粒的切面呈半橢球形。在沉積結構的兩次沉積層間會形成明顯的寬度約 1~3 μm 的間隙（見圖 4a 中 C 區域，圖 4c），而在單層沉積 SiC 內部并沒有這樣的結構。這一點與閆志巧等人[22]的研究結果不同，分析本實驗與文獻實驗的具體工藝過程，發現文獻單次沉積時間僅 6 h，而本實驗單次沉積時間達50 h（經過 5 次沉積后，涂層總厚度達 120 μm）。文獻中得到的 SiC 呈針狀，而本實驗涂層 SiC 呈佛珠狀。在 SiC 沉積層與石墨基體界面處，存在一個相對明亮的區域（圖 4a 中 D 區域，圖 4d）。該區域結構與兩側的 CVD SiC 和石墨基體存在明顯的差異。

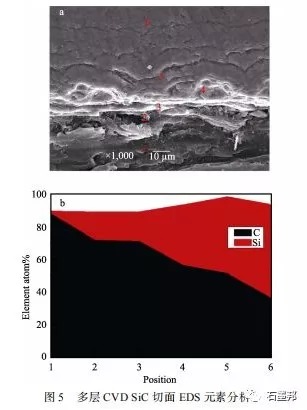

從石墨基體向 CVD SiC 一側依次選取 6 個點，通過 EDS 對沉積 SiC 涂層及其石墨基體的不同部位進行元素分析，實驗結果如圖 5 所示。從圖 5a 可見，選點 1 位于石墨基體中，點 2 位于石墨基體靠近沉積SiC 界面處，點 3 為沉積 SiC 區域靠近石墨基體處，點 4 為首個沉積周期的外表面區域，點 5 為第 2 個沉積周期的外表面區域，點 6 位于多次沉積的涂層中心區域。
將 EDS 分析的元素原子比繪制成圖 5b，可見從點 1 到點 6，C 元素的占比逐漸減少，Si 元素占比逐漸增大，遠離石墨基體的 SiC 沉積區域中，C 與Si 的原子分數比接近化學計量比 1︰1。點 1 位于石墨基體內部約 30 μm 處，EDS 顯示存在少量 Si 元素，這些 Si 是在 CVD 工藝后出現在石墨基體中的，說明Si 元素在工藝過程中可以進入石墨內部。位于界面的點 2（石墨基體內）和點 3（首層 SiC 涂層內），C 的含量大于 Si。結合第 2.2 節的討論，判斷為在沉積 SiC與石墨基體的界面形成了一個明顯區別于表層沉積SiC 或石墨紙的致密結構。
該結構可認為是 SiC 涂層過渡層，這與黃浩等人研究結論相反[15]。黃浩等人并未介紹其使用的是何種石墨，并且僅從 SEM 圖判斷不存在過渡層。文中從 EDS 元素分析發現存在過渡層，且過渡層的存在促進石墨基體與 CVD SiC 具有良好的化學和結構相容性。從 SEM 圖可測量出，在SiC 涂層一側距離石墨基體界面 10 μm 以上部分，Si和 C 基本達到 1︰1 的化學計量比，可見其過渡界面厚度不超過這一數值。
1）使用 MTS 為硅源，以 H2 為載氣和反應氣，Ar 為稀釋氣體，氣體流量比 3︰5，在 1030~1070 ℃真空環境的感應高溫爐內可以有效得到 SiC 涂層。
2）以該工藝得到的 CVD SiC 涂層表觀結構致密，SiC 顆粒具有納米與微米兩級結構。
3）以循環工藝周期制備的多層 SiC 涂層間致密不充分，存在厚度 1~3 μm 的不致密 SiC 間隙。
4）從石墨基體向 SiC 涂層一側 Si 元素占比呈上升趨勢，Si 元素在工藝過程中能進入石墨基體內部，在距石墨基體表面 10 μm 處趨近于 1︰1 的 SiC 化學計量比。這一過渡表明在柔性石墨紙基體與 SiC 涂層間存在一個元素含量梯度過渡層。
