在室溫（20°C）下，RuPd/石墨烯（RGO）雙金屬催化劑上進(jìn)行5-羥甲基糠醛（HMF）的水加氫。與相應(yīng)的單金屬Ru/RGO和Pd/RGO催化劑相比，Pd和Ru的組合對(duì)于將HMF完全氫化為2,5-二羥甲基四氫呋喃（DHMTHF）具有最佳的催化性能。DHMTHF的收率在RuPd/RGO催化劑上達(dá)到92.9％，而在單金屬Ru/RGO和Pd/RGO催化劑上分別達(dá)到6.0％和4.1％。高分辨率TEM（HRTEM）、大角度環(huán)形暗場(chǎng)STEM（HAADF-STEM）和H₂-TPR確定了RuPd/RGO催化劑中RuPd合金的形成。XPS證明了Ru與Pd之間的強(qiáng)相互作用導(dǎo)致Ru^δ--Pd^δ+對(duì)的形成。DFT計(jì)算表明，電子反饋是從HMF的呋喃環(huán)和中間產(chǎn)物2,5-二羥甲基呋喃（DHMF）到Ru^δ--Pd^δ+對(duì)中缺乏電子的Pd^δ+物種。因此，RuPd/RGO催化劑將HMF加氫成DHMTHF的效率高是由于Ru^δ--Pd^δ+對(duì)與HMF分子之間的電子轉(zhuǎn)移環(huán)，即電子從Ru^δ-轉(zhuǎn)移至HMF的C=O和來自HMF的呋喃環(huán)中C=C鍵的電子反饋到Ru^δ--Pd^δ+對(duì)中缺電子的Pd^δ+物種。

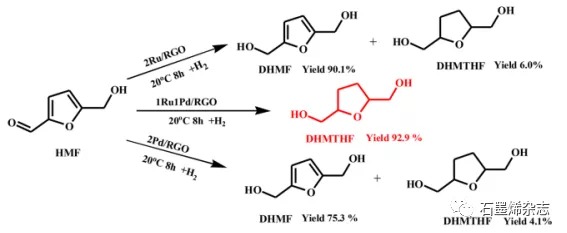

Figure 1.?不同催化劑上HMF加氫制DHMTHF。

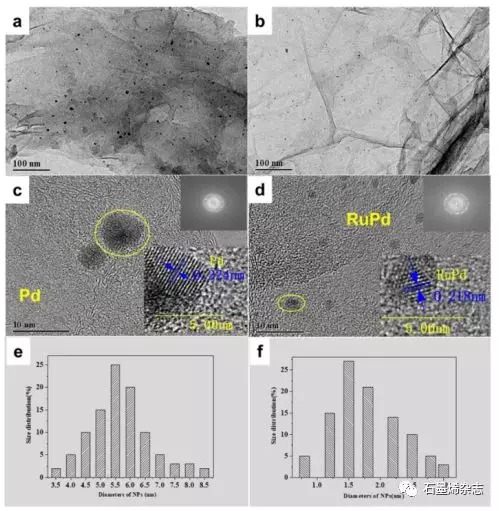

Figure 2.?（a,c,e）單金屬2Pd/RGO催化劑和（b,d,f）1Ru1Pd/RGO催化劑的HRTEM和粒度分布直方圖。

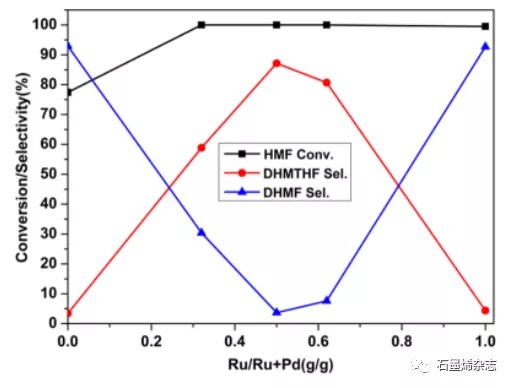

Figure 3. RuPd/RGO催化劑中Ru/(Ru+Pd)質(zhì)量比對(duì)DHMTHF和DHMF選擇性的影響。

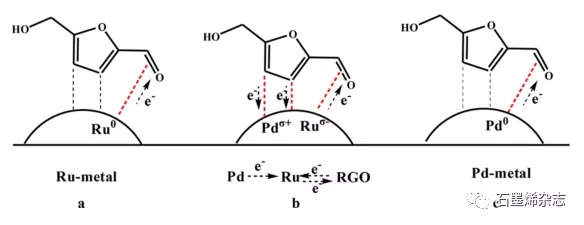

Figure 4. HMF在（a）2Ru/RGO、（b）1Ru1Pd/RGO和（c）2Pd/RGO上的吸附和活化。

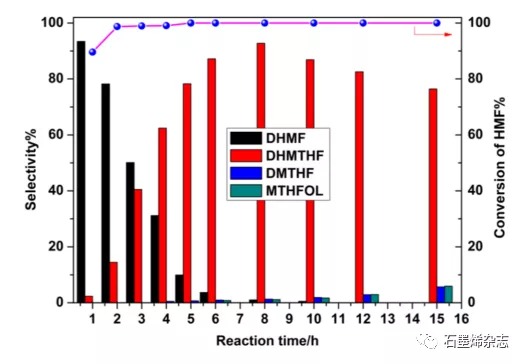

Figure 5.?反應(yīng)時(shí)間對(duì)HMF加氫的影響：反應(yīng)條件：0.3 g HMF，9.7 g水，20°C，1.0 MPa H₂，60 mg 1Ru1Pd/RGO催化劑。

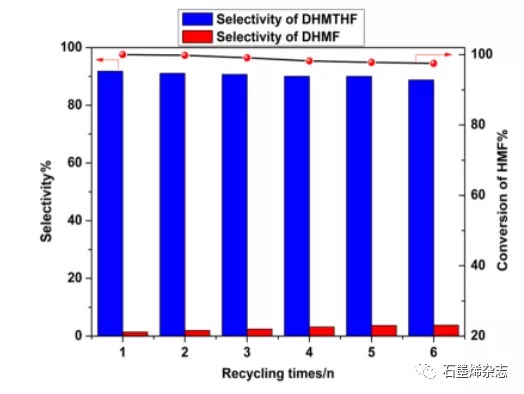

Figure 6. HMF加氫催化劑的穩(wěn)定性；反應(yīng)條件：0.3 g HMF，9.7 g水，20°C，t = 8 h，1.0 MPa H₂，60 mg 1Ru1Pd/RGO催化劑。

相關(guān)研究成果于2019年由山西大學(xué)Jingjing Tan課題組，發(fā)表在ACS Sustainable Chem. Eng.（DOI: 10.1021/acssuschemeng.9b01327）上。原文：Complete Aqueous Hydrogenation of 5?Hydroxymethylfurfural at Room Temperature over B

本文來自石墨烯雜志，本文觀點(diǎn)不代表利特納米立場(chǎng)，轉(zhuǎn)載請(qǐng)聯(lián)系原作者。
