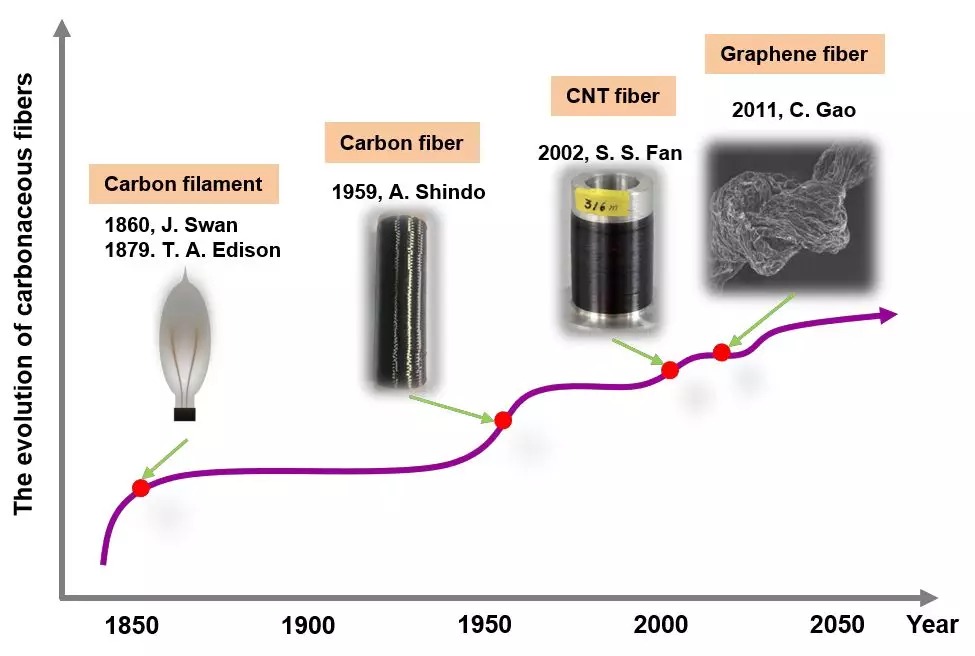

圖1. 碳質纖維的發展歷程

石墨烯纖維是由石墨烯片沿一維方向宏觀組裝而成的新型碳質纖維。碳質纖維的發展可以追溯到1860年，彼時斯旺和愛迪生先后將碳絲密封起來，利用碳絲的導電性能和灰體輻射的原理制備出人類歷史上最早的電燈泡。100年后，日本的近藤昭男等人開始了碳纖維的研發，作為一種具有極高機械強度和模量的高性能纖維，碳纖維在承重和復合材料等領域發揮著重要的作用。2002年，清華大學范守善院士提出了將碳納米管作為基本單元組裝宏觀碳質纖維的理念，并利用干法牽伸的技術成功得到宏觀連續的碳納米管纖維。碳納米管纖維繼承了碳納米管良好的傳導性能，且具有極佳的柔性。2011年，浙江大學高超教授利用濕法紡絲的技術制備出宏觀連續的石墨烯纖維。不同于以往的碳質纖維，石墨烯纖維的構筑基元是具有良好的導電、導熱、機械強度等性能的二維晶體石墨烯，纖維的內部結構三維有序、致密均一，有潛力將碳質纖維的性能推向一個新階段。

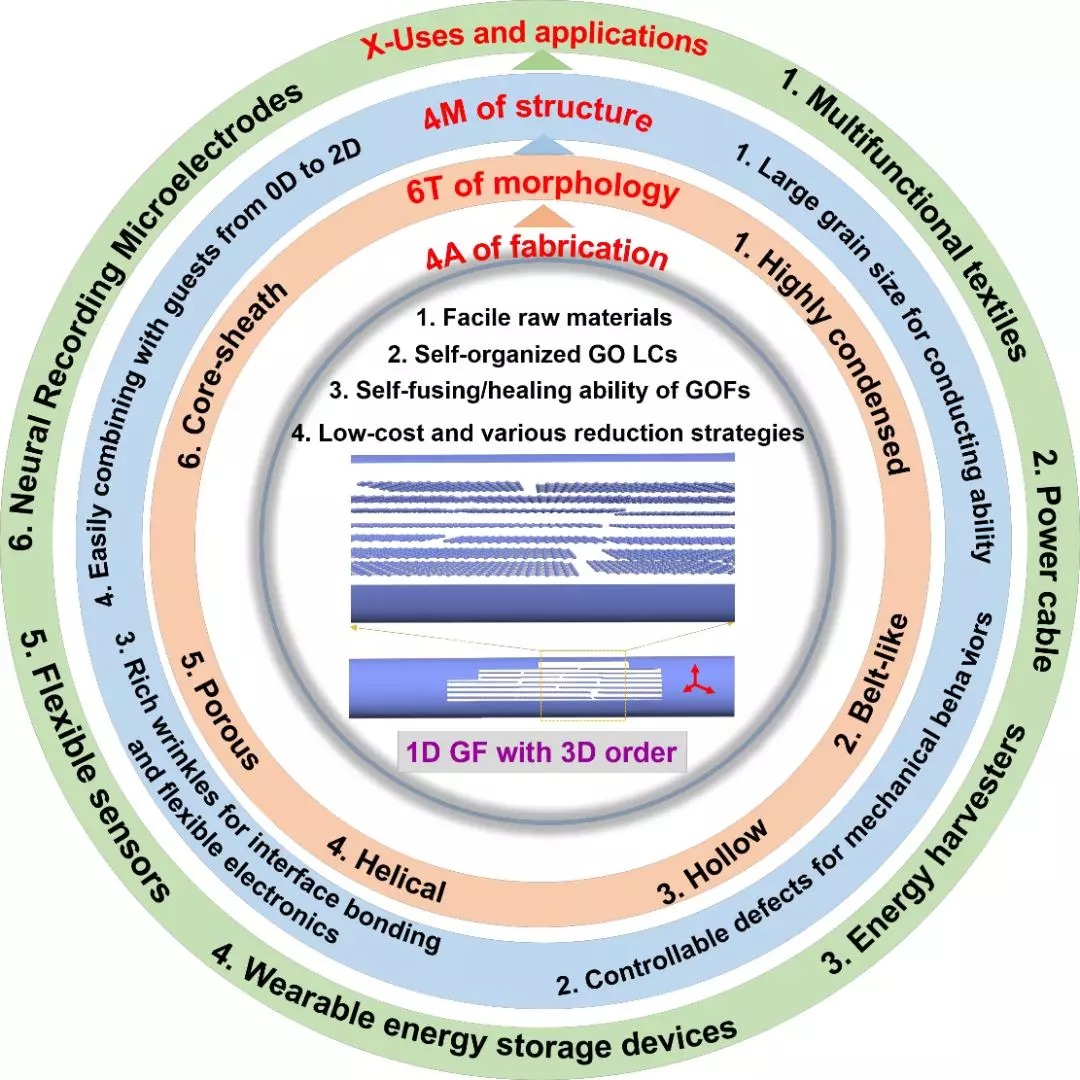

圖2. 石墨烯纖維的眼圖

高超教授團隊用一張眼圖從四個方面枚舉了石墨烯纖維的特點。從制備技術上看，石墨烯纖維展現出四大優勢（4 advantages）：可以批量生產的氧化石墨烯原料；氧化石墨烯自發形成的液晶結構；氧化石墨烯原絲的自融合和自愈合能力；種類多樣且成本低廉的還原方法。從形態上看，通過調控紡絲的工藝可以得到六種形態的石墨烯纖維：實心柱狀、帶狀、中空、螺旋狀、多孔和核殼結構。石墨烯纖維三維有序的結構具有四大優點（4 merits）：超大的晶體尺寸；可以嚴格控制的缺陷密度；內外部豐富的褶皺；能夠復合多種維度的客體分子。在多個領域發揮功能（X-uses and applications）：多功能織物、輕質導線、能量收集及轉換、可穿戴儲能裝備、柔性電子器件、神經信號記錄微電極等。

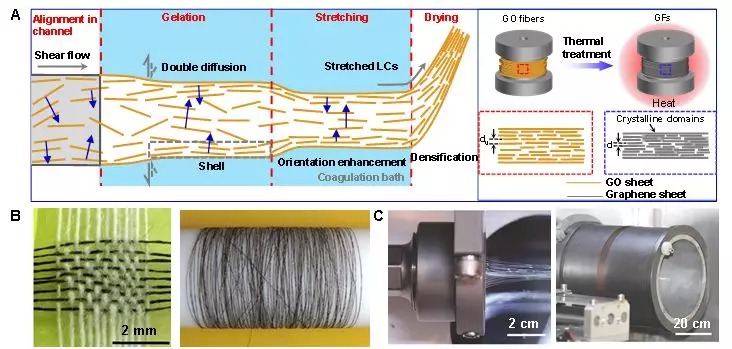

圖3. 石墨烯纖維工業化生產過程中在每個環節中的期望、成果和挑戰

石墨烯纖維的制備的主要原料是氧化石墨烯，其組裝方法多種多樣，目前主流的技術手段仍然是濕法紡絲。在濕法紡絲過程中，氧化石墨烯經過剪切流動、凝固成型、牽伸取向等一些工序之后得到結構密實的氧化石墨烯纖維，再經過還原還原和石墨化處理之后即可得到石墨烯纖維。經過數年的發展，石墨烯纖維的單批次生產規模從數米長提升到了數公里長。在將石墨烯纖維的生產推向工業化的進程中，高超教授團隊列舉了現階段在每個環節中已經所取得的成果、所遇到的挑戰以及期望實現的目標。

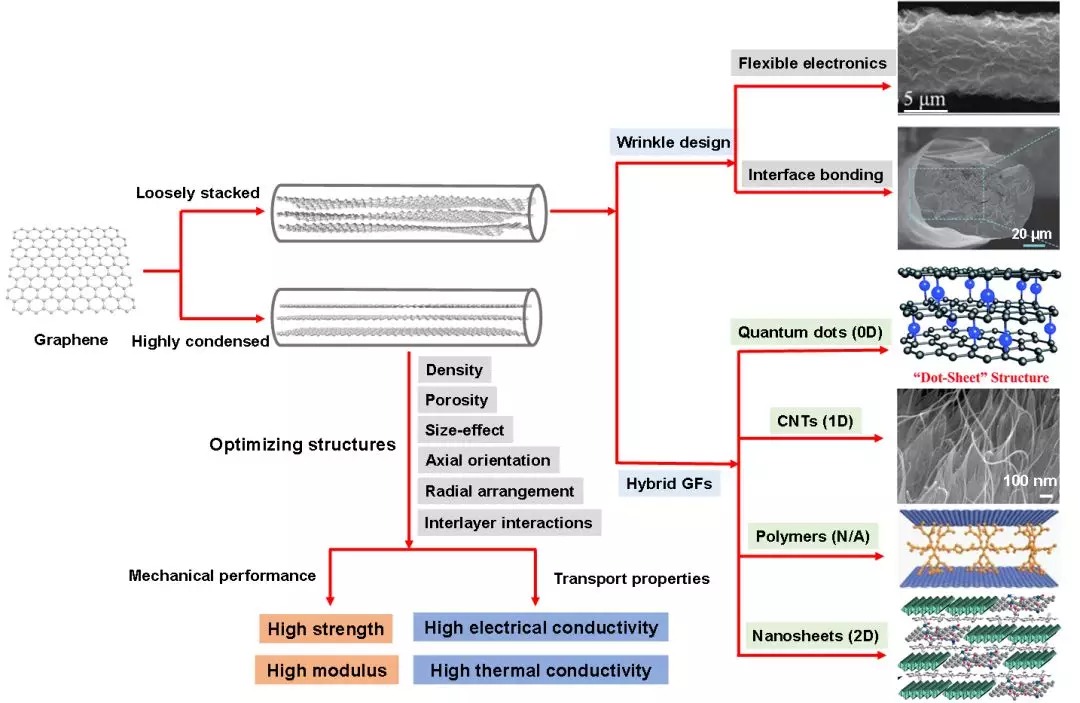

圖4. 石墨烯纖維結構與性能的關系

高超教授團隊從構筑單元的組裝方式出發詳細探討了石墨烯纖維結構與性能的關系。如圖4所示，在組裝過程中，石墨烯片的堆疊分為兩種情況，一種是松散堆疊，另一種是緊密堆疊。松散堆疊得到的石墨烯纖維在內部和外部會形成豐富的褶皺，通過調節褶皺的幅度可以制備高柔性的電子器件，也可以與其它材料實現緊密的界面結合，或者負載其它維度的分子形成具有多種性能的復合材料。石墨烯片的緊密堆疊可以得到結構致密的高性能纖維。對于高性能的石墨烯纖維纖維，可以進一步的從七個角度出發對纖維的結構進行優化，它們分別是：密度、晶界、孔隙率、直徑大小、軸向取向、徑向堆疊以及層間作用力。這些微結構從力學性能和傳導性能的角度決定著石墨烯纖維的強度、模量、導熱和導電性能。

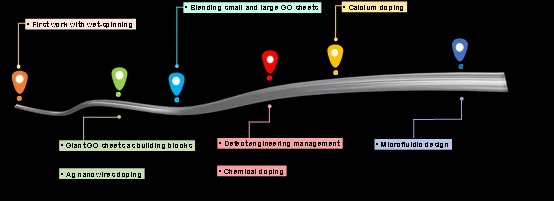

圖5. 石墨烯纖維性能的發展歷程

通過結構優化，石墨烯纖維的機械強度已經超過2 GPa，模量達到400 GPa，導電率達到一百萬西門子每米的級別，而導熱系數也超過了1500 W m^-1?K^-1，在某些領域超越傳統的碳質纖維。

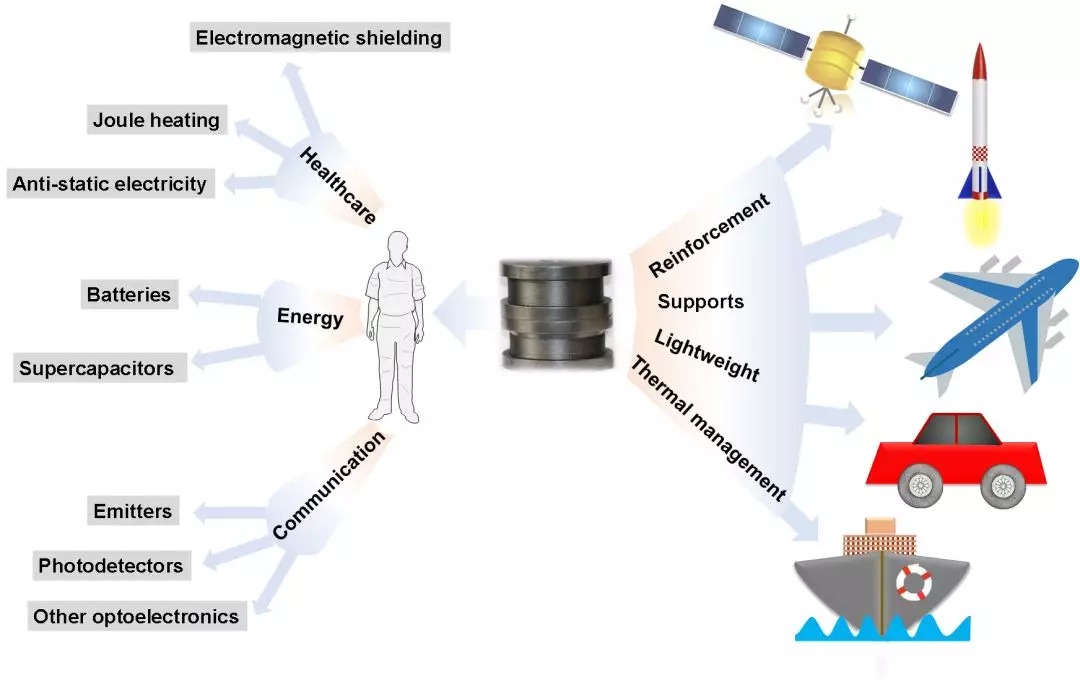

圖6. 石墨烯纖維已經實現和潛在的結構功能一體化應用

從軍用和民用兩個領域出發，高超教授團隊綜述并展望了石墨烯纖維的應用領域，主要是結構功能一體化的場景。在軍用領域，比如汽車、輪船、人造衛星等，所有需要輕質、高強和導熱支撐體的零件都可以用到石墨烯纖維。在民用領域，從依托于良好的導電性能，機械強度和柔性，石墨烯纖維可以做為輕質導線在極寬的溫度范圍內工作；另外，石墨烯纖維可以制備成柔性織物穿戴在人體表面，作為纖維狀電池或者電容器的電極實現儲能器件的可穿戴，可以利用電熱轉換實現醫療保健和電磁屏蔽，也可以開發石墨烯纖維的光電性能實現遠距離的信號傳輸。

文獻鏈接：A Review on Graphene Fibers: Expectations, Advances, and Prospects
