電力系統(tǒng)接地網(wǎng)是保障輸電塔及變電站大電流信號(hào)導(dǎo)通的重要構(gòu)件，在分散電流及保障電力設(shè)備安全穩(wěn)定運(yùn)行等方面起著重要作用，但是金屬構(gòu)件長(zhǎng)期埋于沿海土壤中會(huì)造成腐蝕破壞，相關(guān)的腐蝕保護(hù)研究十分迫切。碳作為傳統(tǒng)的電極材料隨著碳納米研究的深入，再次走入腐蝕保護(hù)研究工作者的視線。近期有關(guān)研究者嘗試?yán)檬┑膶?dǎo)電性結(jié)合相關(guān)材料來探索用于接地網(wǎng)防腐的新技術(shù)。

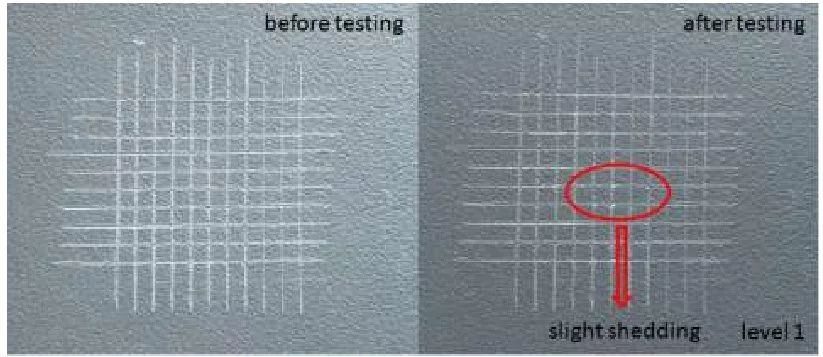

漆膜附著力測(cè)試

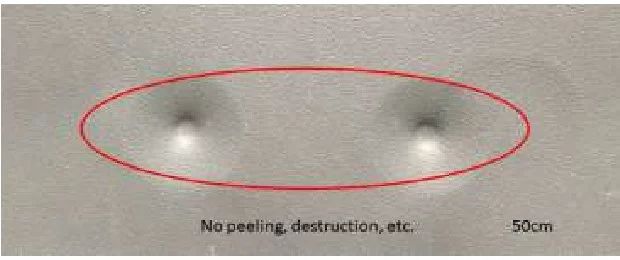

漆膜抗沖擊測(cè)試

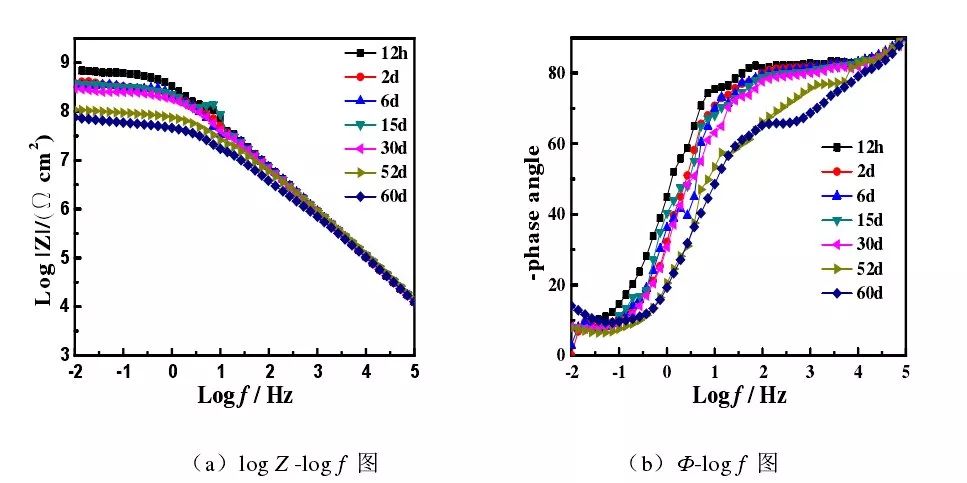

涂有導(dǎo)電防腐涂層的碳鋼Q235在3.5 wt.%NaCl溶液的EIS圖

通過對(duì)浙江海洋大學(xué)陳科鋒所做相關(guān)工作的文獻(xiàn)材料梳理，我們了解到，該研究以環(huán)氧樹脂為載體，通過石墨烯導(dǎo)電涂料并優(yōu)化配方探索具有長(zhǎng)效防腐的新型溶劑型石墨烯基導(dǎo)電防腐涂層，在實(shí)驗(yàn)中通過對(duì)漆膜附著力、抗沖擊性及漆膜與基材結(jié)合強(qiáng)度測(cè)試，表明漆膜基本機(jī)械性能良好；采用電化學(xué)交流阻抗技術(shù)、微區(qū)局部電化學(xué)阻抗譜測(cè)試、耐化學(xué)試劑浸泡實(shí)驗(yàn)及中性鹽霧實(shí)驗(yàn)研究導(dǎo)電涂層的耐腐蝕性，實(shí)驗(yàn)表明電化學(xué)測(cè)試其阻抗模值穩(wěn)定在108Ω·cm2以上、耐鹽堿浸泡時(shí)間達(dá)2500h后漆膜不失效及氣泡等失效現(xiàn)象、中性鹽霧實(shí)驗(yàn)1500h并結(jié)合濕附著力測(cè)試，表明涂層具有優(yōu)異的長(zhǎng)效測(cè)耐腐蝕性能；涂層經(jīng)體積電阻率、表面接觸電阻及耐大電流沖擊試驗(yàn)表明所制得的導(dǎo)電防腐涂料涂層具有良好的電氣性能。

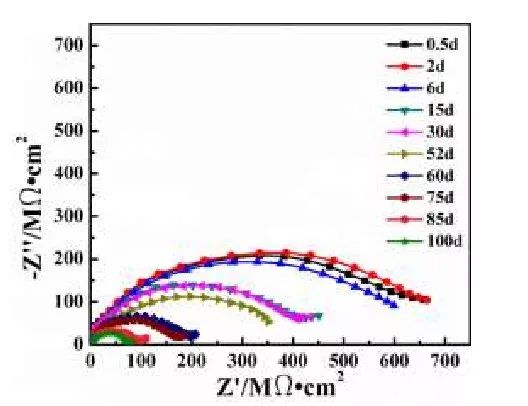

無溶劑型石墨烯基導(dǎo)電涂料/碳鋼Q235在3.5 wt.%NaCl溶液中的Nyquist圖

同時(shí)針對(duì)溶劑型涂料存在著揮發(fā)性有機(jī)化合物的缺陷，該研究遵循綠色化學(xué)的思路設(shè)計(jì)制備了活性稀釋劑代替有機(jī)溶劑的無溶劑型石墨烯導(dǎo)電基導(dǎo)電防腐涂料。同時(shí)根據(jù)電化學(xué)阻抗技術(shù)、耐化學(xué)試劑浸泡實(shí)驗(yàn)及中性鹽霧實(shí)驗(yàn)表明無溶劑型石墨烯導(dǎo)電涂料具有良好的防腐效果；此外局部電化學(xué)阻抗測(cè)試技術(shù)表明涂層經(jīng)劃痕處理，在劃痕處及劃痕邊緣處阻抗值變化不大，數(shù)據(jù)維持在106數(shù)量級(jí)，沒有出現(xiàn)明顯的腐蝕擴(kuò)散現(xiàn)象；導(dǎo)電涂層的體積電導(dǎo)率測(cè)試表明其導(dǎo)電性能不及溶劑型導(dǎo)電防腐涂料，但是相較于常規(guī)的導(dǎo)靜電防腐涂料有所提升。

參考文獻(xiàn)：用于沿海埋地金屬構(gòu)件防護(hù)的石墨烯導(dǎo)電涂料，陳科鋒

注：版權(quán)歸作者享有。作品、圖片如有作者來源標(biāo)記有誤或涉及侵權(quán)，請(qǐng)?jiān)瓌?chuàng)作者聯(lián)系小編刪除。
